在超聲波探中常常會遇到兩個容易混淆的概念——近場區與盲區。如何區分二者呢，看完這篇文章你就懂了。

近場區

近場區也叫菲涅爾區近場區也叫菲涅爾區，是由于波的干涉而在波源附近出現一系列聲壓極大值極小值的區域。波源軸線上最后一個聲壓極大值至波源的距離稱為近場區長度。近場區的存在會導致缺陷回波的定量不準確。與近場區相近的概念還有遠場區，遠場區就是近場區距離（N值）以外的區域。

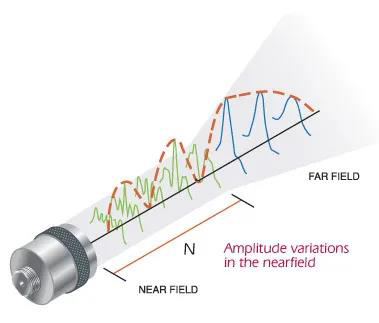

超聲波聲場圖

近場區通常是由于波源附近聲波干涉而產生的，近場區內的超聲波聲壓不規律，缺陷回波定量不準。并且近場區長度是通過計算得出。具體計算公式如下：

（其中N為波長， Ds為波長， λ為波長，F(xiàn)s為波源面積）

近場長度主要與聲源面積的大小和頻率高低有關，聲源面積越大，近場長度就越大：頻率越高、波長λ越小，近場長度越大。由于近場區檢測定量困難，處于極小值的較大缺陷回波可能較低，而處于極大值的較小缺陷回波由于聲壓的疊加而較高，所以極易引起誤判，甚至漏檢。所以不適合在近場區內進行超聲波探傷。在近場區內，實際聲場與理想聲場存在明顯區別，實際聲場軸線上聲壓雖也存在極大極小值，但波動幅度小，極值點的數量也明顯減少。

盲區

超聲波探傷儀在探傷時由于換能器（探頭）發送超聲波后產生余震導致不能識別回波,造成一部分區域檢測不到,這部分區域就叫做盲區。盲區有時候也被稱為分辨力。在超聲波檢測系統中，分辨力分為橫向分辨力和縱向分辨力，其中縱向分辨力又被分為入射分辨力（上盲區）和底面分辨力（下盲區）。

     盲區主要是由于儀器的發射脈沖特點和放大器性能而引起。盲區是缺陷回波信號不能被放大顯示出來的區域。其大小需通過測試測出。盲區大小測試主要有以下兩種方式：

（1）測發射脈沖的死區時間（指的是脈沖回波技術時，放大器由于發射脈沖而飽和，使得發射脈沖啟始后無法響應輸入信號的時間）

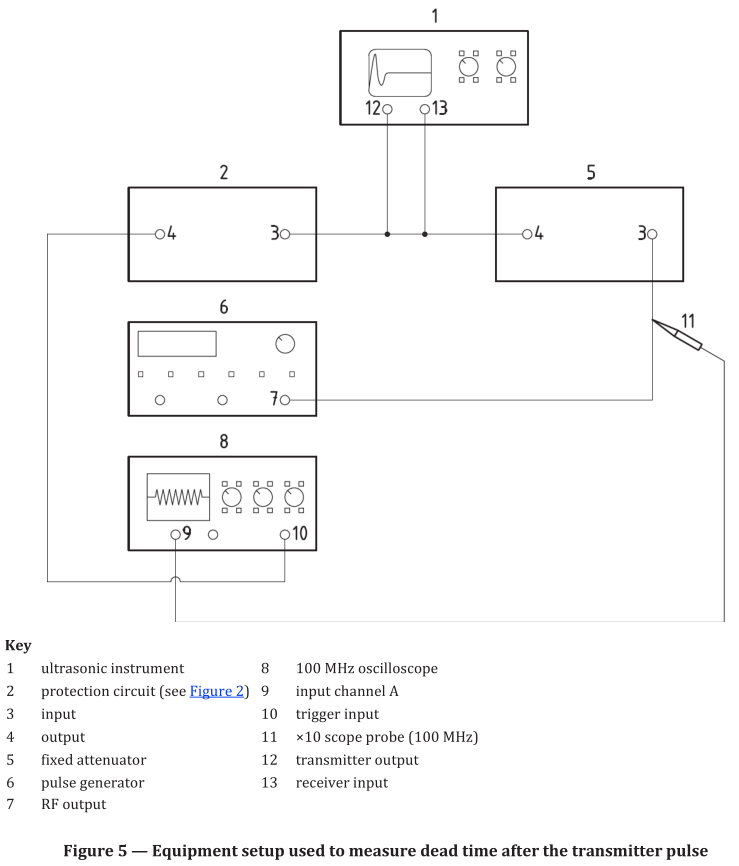

見EN12668.1:2010和ISO22232-1-2020中的相應部分，得出的是時間，一般要求是不大于10μs。ISO22232-1-2020規定的測試示意圖如下：

（2）采用試塊近似測試

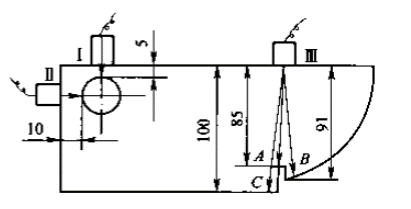

通用原理就是探測不同深度的反射體，找到最近的那個反射體，要求該反射體的回波能和始脈沖獨立識別，這個最近的距離就是盲區。得出的距離。通常利用CSK-1A試塊上Φ50有機玻璃圓弧面距兩側邊緣5mm和10mm的邊距來測盲區大小，若探頭置于I處有獨立回波則盲區小于等于5mm。若I處無獨立回波，II處有獨立回波，則盲區在5～10mm之間。若II處仍無獨立回波，則盲區大于10mm。（此處的“獨立”意思是回波高度超過滿屏50%以上時，且回波前沿和始波后沿相交的波谷滿足低于10%滿刻度）盲區的測試還可以用DZ-I試塊進行，測試原理相同。

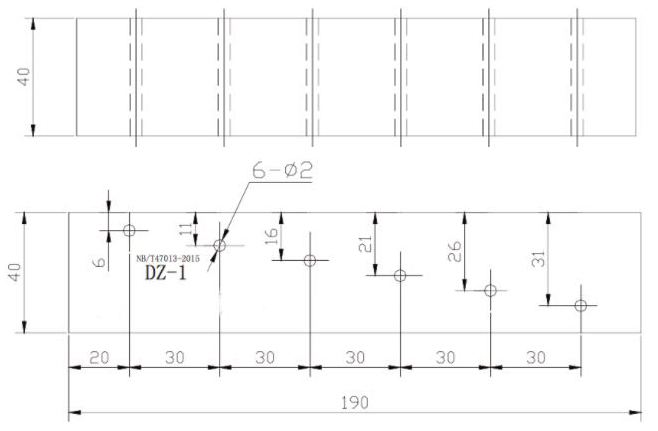

DZ-1標準試塊

影響盲區大小的因素主要有三個（儀器的發射功率、信號帶寬和探頭的設計）發射功率大，檢測靈敏度大，信號強度大，始脈沖寬，盲區大。所以在達信號的帶寬越窄，信號脈沖寬度越大，盲區越大。通過提高儀器和探頭的組合帶寬，可以有效減少盲區；采用延遲塊可以減少盲區，雙晶探頭采用一發一收形式，發射晶片和接收晶片之間采用隔聲層隔離，克服了發射聲束和接收聲束間的相互干擾和阻塞，同時也帶有延遲塊，也可以有效減少盲區。
